Fotorresistor LG series 55

Fotorresistor series GL-55

 Hola amig@s hoy quiero hablaros de lo que es un fotorresistor,célula fotoeléctrica,resistencia que actúa por la luz en fin en el argot popular se la conoce por varios nombres.

Fotorresistor es una resistencia variable que está hecha de material semiconductor, y la conductancia cambia con la variación de luz. La fotorresistencia se puede fabricar con diferentes figuras y áreas iluminadas en función de esta característica. El fotorresistor es ampliamente utilizado en muchas industrias, como juguetes, lámparas, cámaras de fotos.

La fotorresistencia, también llamada LDR debido a que en terminología inglesa su nombre es Light-Dependet Resistor , pertenece al grupo de los llamados sensores fotoeléctricos, es decir aquellos que responden al cambio en la intensidad de la luz.

Realmente una fotorresistencia (o también llamado fotorresistor,

Fotoconductor, célula fotoeléctrica) es una resistencia cualquiera que cambia su valor dependiendo de la cantidad de luz que lo ilumina, en especial, disminuye cuando aumenta la intensidad de la luz incidente, el valor de resistencia eléctrica de un LDR es bajo cuando hay luz incidiendo en él (puede variar entre 1K :1000 Ohms hasta 50 Ohms) y bastante alto cuando está en penumbra (aproximadamente 50K : 50,000 Ohms).

Cuando incide la luz en el material fotoconductor se generan pares electrón - hueco. Al haber un mayor número de portadores, el valor de la resistencia disminuye. De este modo, la fotorresistencia iluminada tiene un valor de resistencia bajo. Las células son también capaces de reaccionar a una amplia gama de frecuencias, incluyendo infrarrojo (IR), luz visible, y ultravioleta (UV). Los materiales que intervienen en su construcción son Sulfuro de Cadmio, utilizado como elemento sensible a las radiaciones visibles y sulfuro de plomo se emplean en las LDR que trabajan en el margen de las radiaciones infrarrojas. Estos materiales se colocan en encapsulados de vidrio o resina.

La fotorresistencia, también llamada LDR debido a que en terminología inglesa su nombre es Light-Dependet Resistor , pertenece al grupo de los llamados sensores fotoeléctricos, es decir aquellos que responden al cambio en la intensidad de la luz.

Realmente una fotorresistencia (o también llamado fotorresistor,

Fotoconductor, célula fotoeléctrica) es una resistencia cualquiera que cambia su valor dependiendo de la cantidad de luz que lo ilumina, en especial, disminuye cuando aumenta la intensidad de la luz incidente, el valor de resistencia eléctrica de un LDR es bajo cuando hay luz incidiendo en él (puede variar entre 1K :1000 Ohms hasta 50 Ohms) y bastante alto cuando está en penumbra (aproximadamente 50K : 50,000 Ohms).

Cuando incide la luz en el material fotoconductor se generan pares electrón - hueco. Al haber un mayor número de portadores, el valor de la resistencia disminuye. De este modo, la fotorresistencia iluminada tiene un valor de resistencia bajo. Las células son también capaces de reaccionar a una amplia gama de frecuencias, incluyendo infrarrojo (IR), luz visible, y ultravioleta (UV). Los materiales que intervienen en su construcción son Sulfuro de Cadmio, utilizado como elemento sensible a las radiaciones visibles y sulfuro de plomo se emplean en las LDR que trabajan en el margen de las radiaciones infrarrojas. Estos materiales se colocan en encapsulados de vidrio o resina.

Si dejamos de iluminar, los portadores foto generados se recombinarán hasta volver hasta sus valores iniciales. Por lo tanto el número de portadores disminuirá y el valor de la resistencia será mayor. Por supuesto, el material de la fotorresistencia responderá a unas longitudes de onda determinadas.

Prestaciones y características de la serie GL-55

 Revestido con epoxi Buena fiabilidad Volumen pequeño Alta sensibilidad Respuesta rápida, buena características de espectro.

Aplicaciones Típicas

 Dentro de los usos que podemos dar a una fotorresistencia de la serie LG-55 encontramos:

Cámara de fotometría automática

Control fotoeléctrico

Control de luz interior Luminosos

Control industrial

Interruptor de control de luz de Lámparas de alumbrado público

Control de luz en Juguetes electrónicos, entre otros.

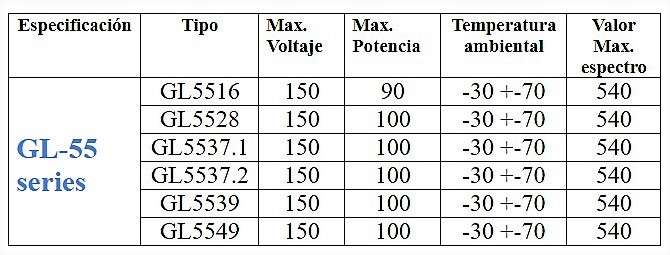

Tipos y especificaciones

Condiciones de la prueba

Max. Voltaje externo: voltaje máximo que se administrará continuamente al componente en la oscuridad.

Resistencia en la oscuridad: refiérase a la resistencia diez segundos después de que se apaga la luz 10Lux.

Max. Consumo de energía: potencia máxima a la temperatura ambiente de 25 ℃.

Resistencia a la luz: Irradiado por 400-600 Lux de luz durante dos horas, luego pruebe con 10Lux bajo la fuente de luz estándar A (como temperatura de color 2856K).

γ value: Logaritmo de la relación entre el valor de resistencia estándar bajo 10Lux y el de 100Lux.

R10, R100 son las resistencias bajo 10Lux y 100Lux respectivamente

Características principales Curva y dimensiones

Curva de Características de Resistencia a la Iluminancia

Precauciones

Evite altas temperaturas y humedad para almacenar. La soldadura debe completarse en el menor tiempo posible. Se recomienda que la soldadura se mantenga a 4 mm del sustrato de cerámica.

Las especificaciones técnicas de este producto han sido sacadas del Data Shell del fabricante y traducidas al español por el autor de este artículo, esperando que le sea de ayuda si trabaja o diseña con LDR´r. Hasta la próxima amigo@s.
